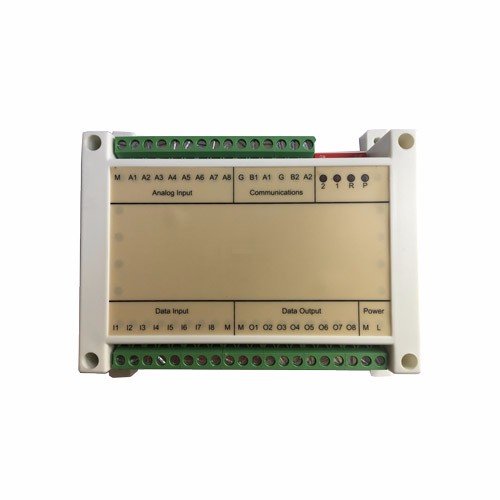

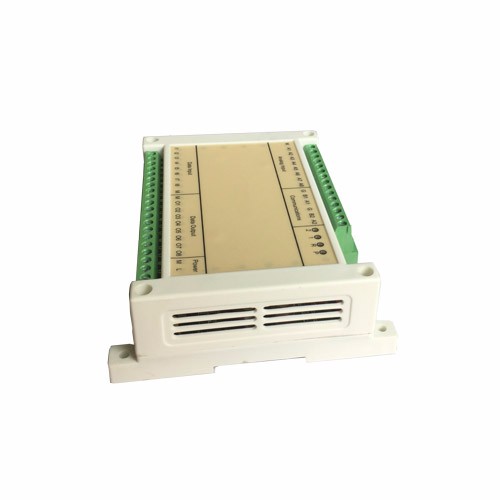

RT3888 數據采集模塊（RTU）是一種遠程數據采集終端，集成了模擬信號采集、過程IO控制和232/485通信于一體的高性能測控裝置，可以直接接入標準變送器信號或儀表輸出的模擬信號、電平信號、干觸點、脈沖信號等，是小規模過程信號實施無線測控的一種手段。

RT3888 數據采集模塊（RTU）內部有一個高性能的微處理器，可以完成模擬信號的采集、量值轉換和濾波處理等，監控中心的建立也是非常容易，目前流行的組態軟件都可以直接接入，可以滿足大多數用戶的需求。廣泛應用于消防、供水、石化、環保、建筑、電力、交通等各個行業，為眾多系統集成商、自動化公司和研究所采用，是一種具有高性格比、穩定可靠的無線數據采集產品。

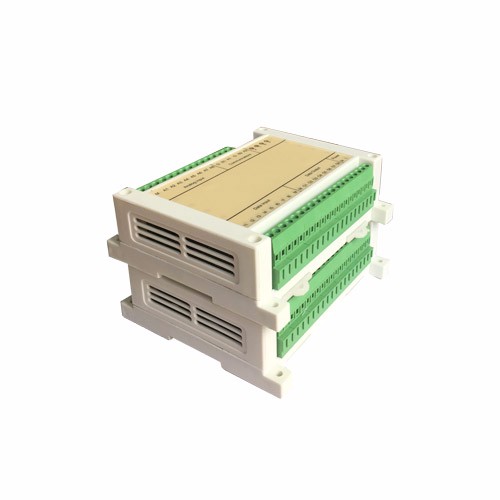

RT3888 數據采集模塊（RTU）可以單獨使用，也可以通過485總線進行擴展，建議同一總線內數量低于32套。

1、產品特征

• 8路模擬量輸入，直流采樣,可以接各種變送器；

• 8路開關量輸入（也可以作為脈沖量輸入）；

• 8路開關量輸出，可以作為遙控、跳閘、告警等功能；

• 1個標準485通信口，1個RS485/232接口，支持MODBUS；

• 貼片安裝，無外部總線，可靠性高，抗干擾能力強；

• 螺絲固定、卡式導軌都支持，現場安裝更方便；

2、技術規格

輸入輸出

• 4路繼電器輸出,共用公共端,觸點容量AC220 3A

• 4路隔離開關量輸入，12~24V電壓觸發

• 4路0～5V(4~20Ma)直流模擬量輸入，測量精度0.5%

通訊接口:

• 1路隔離RS485通訊接口，通訊波特率9600支持MODBUS RTU 規約

• 通訊口隔離電壓不小于1500V

• 地址范圍1..255

供電電源:

• DC 隔離電源供電24V

• 功率消耗  正常工作 不大于1W ,非正常功耗 不大于2W

安裝使用:

• 安裝方式： 卡式導軌安裝或者底部螺絲固定

• 工作環境溫度 －20℃～65℃

• 大氣壓力  86～108Kpa

• 存貯溫度：  -40℃～85℃

• 相對濕度：   ＜85%（20±5℃條件）無凝露

• 工作環境：無爆炸,無腐蝕性氣體及導電塵埃, 無嚴重霉菌存在,無劇烈振動,無沖擊源；如果需要在此類環境下工作，請采取相應的防護措施。
